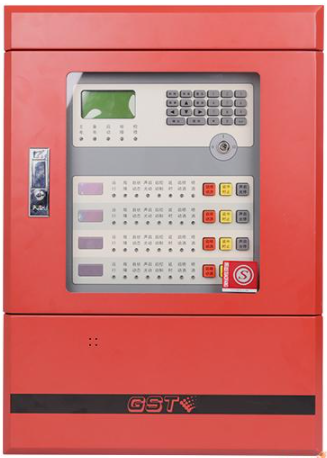

一、上海海灣GST-QKP04上海氣體滅火控制器概述：

上海海灣GST-QKP04上海氣體滅火控制器是上海海灣公司為適應工程設計的需要而開發的，具有上海氣體滅火控制功能，可實現4個防火區的上海氣體滅火控制；本產品為典型的上海氣體滅火控制裝置，可配接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，有聯網功能，可與上海上海海灣消防公司的各種上海氣體滅火控制系統。

二、上海海灣GST-QKP04上海氣體滅火控制器功能：

　　1.能控制實現上海氣體滅火設備的啟動噴灑

2.收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。

3.延時啟動的延時時間在0～30秒連續可調。

4.具有手自動轉換功能，可分別設置手動和自動工作方式。

在自動工作方式下，可實現火災報警聯動啟動上海氣體滅火。

在手動工作方式下，只能進行火災報警，不能聯動啟動上海氣體滅火，只能通過【啟動】按鍵和現場緊急啟動按鈕才能啟動上海氣體滅火。

系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現，也可在GST-QKP04上進行設置，系統的手自動狀態決定于最后一次設置操作，且系統的手自動工作方式以設備上的工作方式指示燈的指示為準。

注意：手動工作方式只適于保護區有人時使用；保護區無人時應使用自動工作方式。

5.自身帶有備電，在主電缺失時可自動進入備電運行狀態；能給備電充電并有備電保護功能。

6.具有信息記錄、查詢功能，可保存最后的999條記錄。

三、上海海灣GST-QKP04上海氣體滅火控制器特點：

1.配置靈活、可靠性高

　　采用上海海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到GST-QKP04上，布線簡單方便且配置靈活。

鑒于上海氣體滅火系統的特殊性，采用了可靠的設計方法，以故障導向為安全原則進行產品設計，并經過了嚴格測試，使產品具有了極高的可靠性。

2.功能強、控制方式靈活

　　GST-QKP04為一個完全開放的系統，可與上海氣體滅火設備，實現對4個防護區的保護； GST-QKP04最多可以同時啟動2個區的上海氣體滅火設備釋放滅火劑進行滅火。

四、上海海灣GST-QKP04上海氣體滅火控制器主要技術指標

　　（1）工作電壓：交流AC220V50/60Hz，允許電壓變化范圍AC176V～AC264V；

（2）功耗：監視狀態功耗≤30W；更大 功耗≤380W；

（3）備用電源：2個DC12V/7Ah密封鉛電池；

（4）氣體噴灑輸出：各區DC24V/3A，脈沖方式/持續方式,可調；

（5）電池充電電流：1.0A~1.7A；

（6）液晶屏規格﹕128×64點，可同屏顯示32個漢字信息；

（7）容量

上海海灣GST-QKP04可帶4個區的上海氣體滅火設備，實現對4個防護區的保護；GST-QKP04/2可帶2個區的上海氣體滅火設備，實現對2個防護區的保護。其中每個區所帶設備及數量如下：

電磁閥：1個，額定電壓DC24V,更大 電流3A；

壓力開關：1個，常開觸點，動作時閉合；

聲光警報器：1～10個，編碼地址范圍1～10；

氣體噴灑指示燈：1～6個，編碼地址范圍11～20；

緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍21～30；

輸出模塊：1～6個，編碼地址范圍31～40。
