簡要描述:
本底座接線簡單方便,適用于JTY-GD-G3型點型光電感煙火災探測器、JTW-ZCD-G3N型點型感溫火災探測器、JTF-GOM-GST601型點型復合式感煙感溫火災探測器安裝接線、JTG-ZW-G1型點型紫外火焰探測器。
上海產品展示
上?;馂?zāi)自動報警系統
上海氣體滅火系統
上海電氣火災監控系統
上海消防電源監控系統
上海防火門監控系統
上海應急照明疏散系統
上海極早期空氣采樣系統
上海消防余壓監控系統
上海可燃?xì)怏w監控系統
上海智慧消防物聯網系統
上海涉外消防設備
上??諝獠蓸犹綔y(cè)器
上海消防水炮系統
上海其它配件
上海聯網及通訊接口
上海海灣消防技術視頻

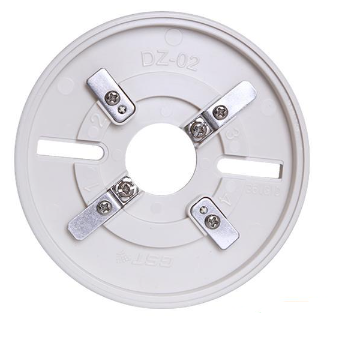

DZ-02探測器底座結構特征、安裝與布線:

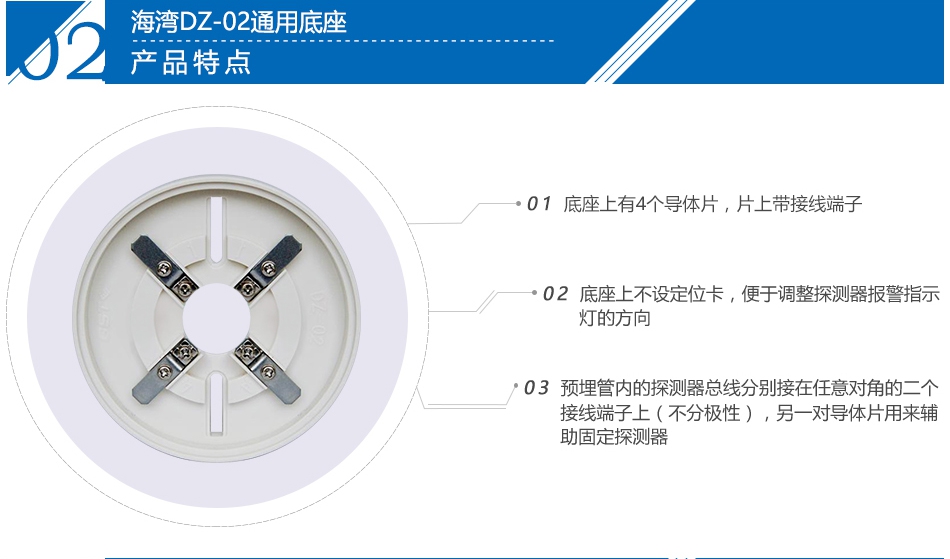

底座上有4個導體片,片上帶接線端子,底座上不設定位卡,便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。

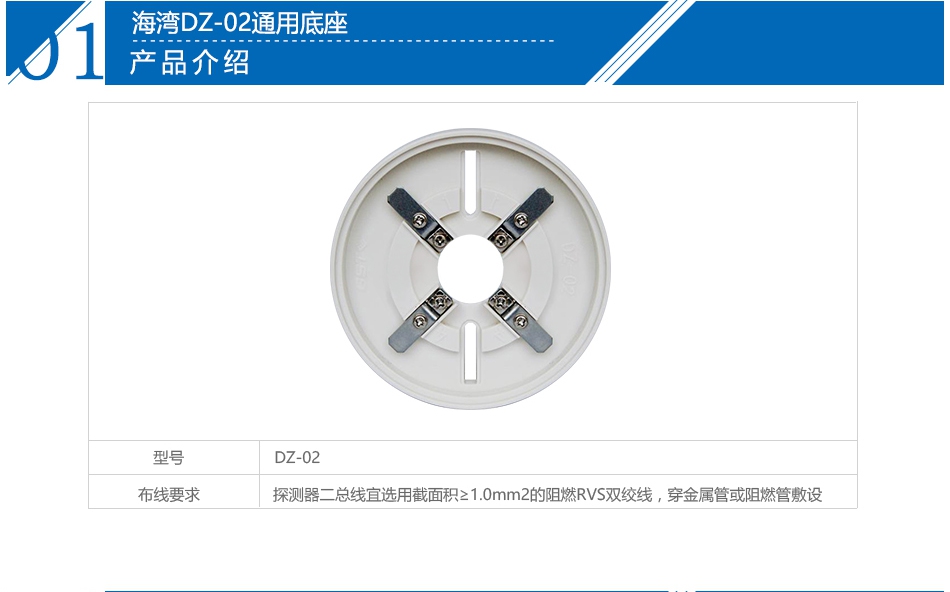

布線要求:探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線,穿金屬管或阻燃管敷設。
