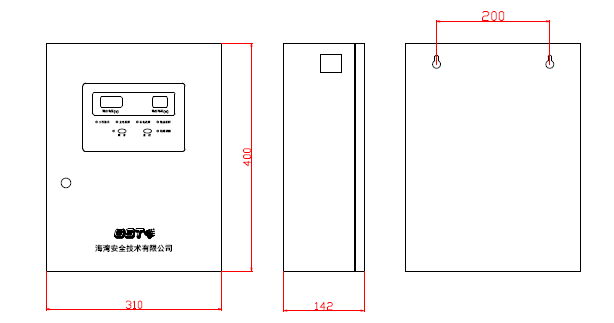

/ Products Classification 點擊展開+GST-DY-JA2200家用上?;馂膱缶刂破?/strong>專用電源箱外形示意如下:
2、本接線端子示意圖如下:
接線端子說明:
L、PG、N:AC220V電源端子。
GND、BAT+:備電輸入端子。
GND、+24V:DC24V輸出端子
Z1、Z2:無極性總線輸出端子。
布線要求:
GND、+24V:采用用阻燃BV線,截面積≥4.0mm2(豎井內干線)或截面積≥1.5mm2(平面支線)
Z1、Z2:采用阻燃RVS雙絞線,截面積≥1.0mm2。
