上海海灣TS‐GSTN601 消防電話分機安裝與布線

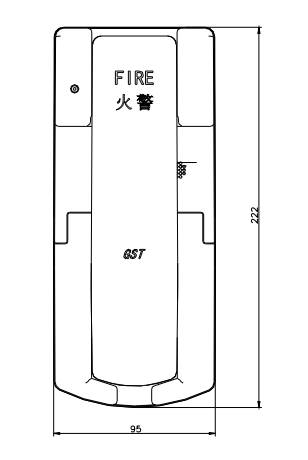

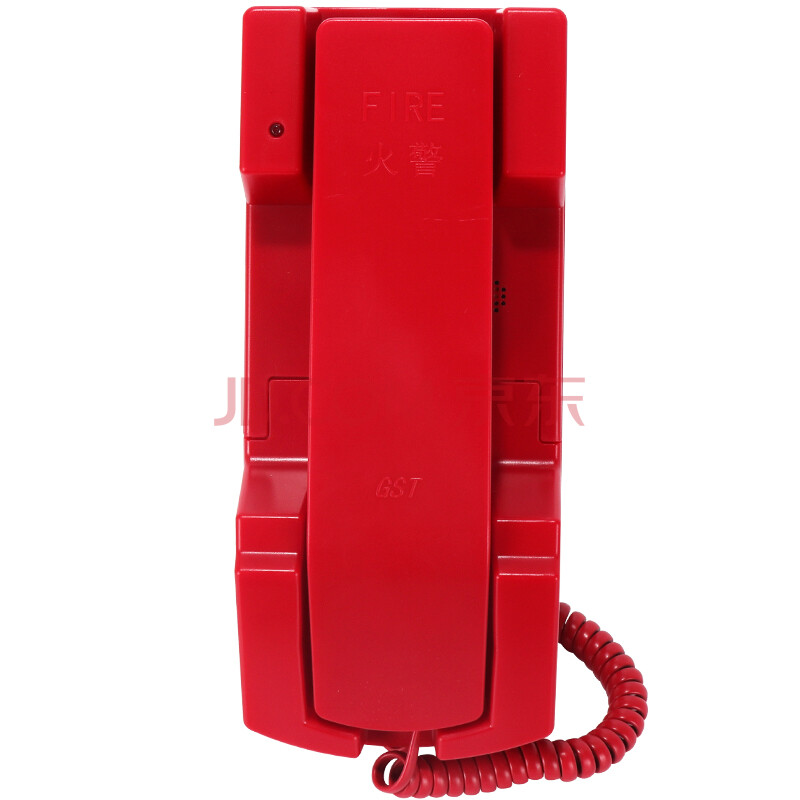

上海海灣TS‐GSTN601 消防電話分機結構特征與安裝

上海海灣TS‐GSTN601 消防電話分機是采用 86 預埋合固定孔安裝方式。安裝時，先將本機下部機蓋打開，露出安裝固定孔，然后利用螺釘將本機在 86 預埋合固定孔上緊固連接。接線完成后，再將下部機蓋蓋好，固定。

本機背面的 H+/H-端子連接有極性消防電話總線，導線應選用截面積大于 1 平方毫米的雙色雙絞線。

注意：紅色為正，黑色為負。

上海海灣TS‐GSTN601 消防電話分機應用方法

     TS‐GSTN601 消防電話分機同 TSZ‐GSTN60 電話總機之間通過兩總線相連，兩總線分正負極性。調試時與 TSZ‐GSTN60 消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤后，接通電源。在總機上通過“設在線分機”功能操作，而將本分機登錄到系統中。設置完成后，指示燈閃亮，表示分機處于正常待機狀態，摘后可呼叫總機進行通話。
